PENGOLAHAN LIMBAH PADAT DAN CAIR
DR.IR. HAMZAH LUBIS,SH,SM.SI
SISTEM PENGELOLAAN
LIMBAH CAIR
PABRIK KELAPA SAWIT “LCPKS”
LCPKS :
seluruh bentuk produksi
dari PKS dalam bentuk cair selain CPO dan PKO yang sering disebut
juga dengan produk ikutan atau “by-product”

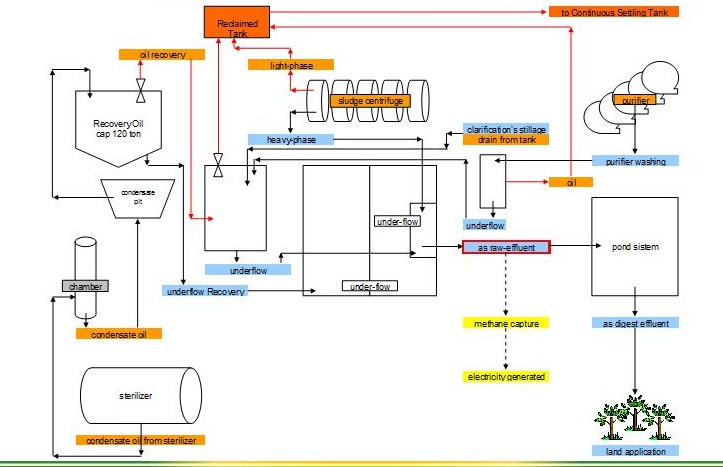

Gambar-1. Sumber dan Pemanfaatan LC-PKS
Produksi Limbah Cair Pabrik Kelapa Sawit
(LCPKS) bergantung kepada tingkat efisiensi pemakaian air selama proses, secara umum.
Rasio air : TBS adalah 1 : 1 . lebih besar dari 1 : 1 dikatakan
PKS tidak efisien.
Rasio
produksi LCPKS di lingkungan perkebunan umumnya adalah 55 - 67% terhadap TBS diolah.
Rasio
produksi LCPKS di lingkungan perkebunan umumnya adalah 55 - 67% terhadap TBS diolah
Beberapa sumber utama LCPKS :
q “condensate” underflow dari recovery tank (17%)
q heavy-phase dari sludge separator (40%)
q cucian klarifikasi (5%)
Gambar-3. LC dari Cucian PKS
Gambar-4. LC dari Heavy Phase
Gambar-5. LC dari Kondensate-1
Gamabar-6. LC dari Kondensate-2
Tindakan apa yang harus
dilakukan agar LCPKS tidak berbahaya bagi lingkungan ???
Dibutuhkan tindakan pengelolaan terhadap LCPKS
dengan membangun unit “IPAL” instalasi pengolahan air limbah
Instalasi Pengolahan
Air Limbah “IPAL” merupakan suatu unit proses yang bertujuan untuk
menurunkan beban pencemar yang terkandung di dalam air
limbah sehingga menjadi layak untuk dimanfaatkan atau dilepas ke lingkungan penerima atau badan penerima.
Secara umum ada 2 (dua) sistem pengolahan limbah di kolam IPAL, yaitu:
A. single feeding
B. multiple feeding
Sistem “single feeding” sering disebut juga dengan
sistem seri
Prinsip dasar dari sistem ini adalah dengan
mengalirkan limbah mentah (raw effluent) hanya ke 1 (satu) kolam saja
dan selanjutnya dari kolam ini akan dialirkan secara simultan melalui beberapa
proses dan tahapan tertentu bergantung kepada sistem pengendalian yang
digunakan, apakah pengendalian anaerob atau aerob
Sistem single
feeding “An-aerob”
Prinsip dasar :
1.
Perlakuan pendahuluan
a.
Pengutipan minyak
b. Kolam pembiakan
c. Kolam pengasaman
2.
Perlakuan pengendalian
a. Kolam perombakan Anaerobik primer I + II
b. Kolam pematangan Anaerobik
sekunder I + II
c. Kolam pengendapan
Sistem single feeding “aerob”
Prinsip
dasar :
1. Perlakuan pendahuluan
a. Pengutipan minyak
b. Kolam pembiakan
c. Kolam pengasaman
2. Perlakuan pengendalian
a. Kolam perombakan Anaerobik primer I + II
b. Kolam pematangan Anaerobik sekunder I + II
c. Kolam aerobik
Sistem “multiple feeding”
sering disebut juga
dengan sistem paralel
Prinsip dasar dari sistem ini
adalah dengan mengalirkan limbah mentah (raw effluent) ke dalam setiap
kolam IPAL secara berkala dan sistematis sehingga setiap unit kolam akan
memiliki retensi waktu yang sama
Gambar-8. An Aerobc Pond
Sistem pengolahan di lingkungan Sinar Mas Agribusiness umumnya adalah Multiple-feeding secara anaerob yang pada
dasarnya merupakan sistem pengolahan limbah dengan sistem pengenceran (dilution) LCPKS
yaitu pencampuran antara LCPKS
segar (raw-effluent) dengan yang sudah diolah (diggest-effluent)
1. Perlakuan Pendahuluan
Pemisahan minyak dengan air serta padatan yang
terlarut dengan sistem sentrifugasi (Sludge Centrifuge)
2. Perlakuan Pengendalian
Perombakan bahan-bahan organik dalam LCPKS segar (raw effluent)
dengan mencampurkan pada LCPKS yang sudah matang (proses pengenceran atau
dilution)
Kelebihan :
LCPKS yang dihasilkan
mempunyai potensial nutrisi yang tinggi sebagai substitusi pupuk
Rentang waktu proses yang
singkat, setiap hari LCPKS dapat diumpan dan juga dialirkan ke lapangan
(seluruh kolam IPAL kegiatan bakterinya sudah aktif)
Kekurangan :
Terjadinya pendangkalan yang hampir merata pada
seluruh kolam IPAL
Dibutuhkan
kejelian dalam melihat proses dekomposisi di dalam kolam IPAL agar proses
perombakan dapat merata pada seluruh kolam

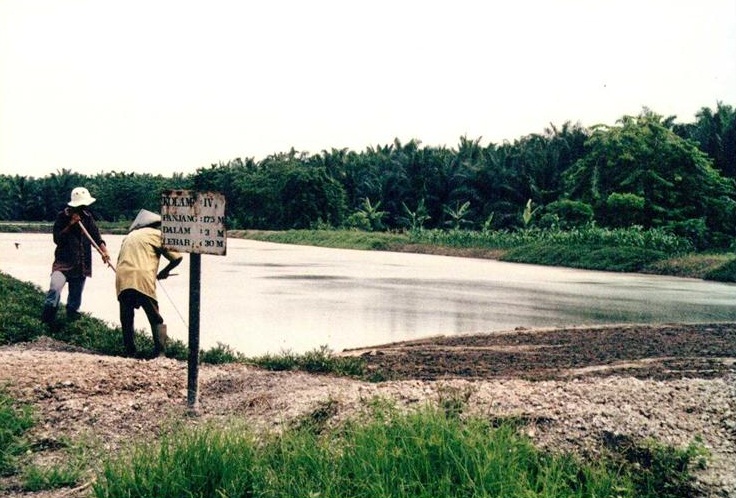

Gambar-10. Kondisi Kolam IPAL PKS
Selama proses
perombakan bahan organik (LCPKS yang masih mengandung minyak & lemak
serta padatan-padatan lainnya) akan berlangsung dalam suasana anaerob yg dibantu oleh bakteri anaerob
dan dalam proses tersebut akan terjadi tahapan 2 proses perombakan seperti :
q proses hydrolisis
q proses acidogenesis
q proses achetogenesis
q proses methanogenesis
Merupakan
tahapan awal dalam proses dekomposisi bahan organik polimer dalam bentuk makro seperti protein,
karbohidrat dan lemak. .
BO tersebut oleh mikroba atau bakteri pengurai yang memproduksi enzim
ekstra seluler (hydrolase) seperti lipase,
protease dan karbohidrase akan dirombak menjadi molekul-molekul yang lebih sederhana
sehingga mudah dikonsumsi oleh mikroorganisme.
Merupakan tahapan lanjutan setelah proses hidrolisis bahan-bahan organik dari bentuk polimer menjadi monomer-monomer sederhana yang selanjutnya akan dirombak lagi menjadi
asam-asam mudah menguap yang melibatkan bakteri acetogenik (penghasil
ion hidrogen dari asam tertentu)
Proses
acidogenesis ditandai dengan meningkatnya konsentrasi VFA (volatile fatty
acid) atau asam-asam mudah menguap
dalam larutan
Tahapan selanjutnya adalah proses hidrolisis atau
perombakan senyawa-senyawa unikarbon seperti H2 / CO2 atau HCOOH Yang dikatabolisis oleh bakteri homoacetogenik maupun senyawa-senyawa multikarbon menjadi asam
acetat
merupakan tahap
terakhir dalam proses perombakan secara anaerobik
Pada
tahapan ini terjadi proses pembentukan gas methane oleh bakteri Methanogenic seperti Methanobacillus
omelianskii yang mengkatabolisis asam acetat dan senyawa karbon tunggal
menjadi gas bio (memproduksi biogas)
Tabel-2. Karakteristik LC-PKS
LCPKS berpotensi tinggi
baik dari segi kwantitas dan juga kwalitas sebagai substitusi
pupuk an-organik
Tabel-3. Analisis Keuntungan Pupuk Organik LC-PKS
Bagaimana teknis pemanfaatannya ???
Teknis aplikasi lahan
yang populer sebagai LAND APLICATION adalah pilihan efektif
Gambar-13. Sistem Flatbed
Parameter apa yang bisa digunakan untuk
menentukan LCPKS sudah layak atau belum layak untuk
diaplikasi ???
Karakteristik
LCPKS yang “ layak aplikasi “ adalah pada BOD sekitar 1.500 s/d 3.500mg/L***
* **Dosen Dr.Ir.Hamzah Lubis,SH,M.Si
Tugas kuliah:
1. Jelaskan proses terjadinya limbah cair PKS?
2. Jelaskan perhitungan banyaknya limbah cair PKS?
3. Sebutkan baku mutu limbah cair PKS yang bisa dibuang ke alam?
4. Jelaskan proses pengolahan limba cair PKS?
5. Jelaskan pemanfaatan limbah cair PKS dalam konsep land application?
(jawaban minimal 1,5 lembar kuarto,1 spasi)
